Die gewünschte Qualität einer Fenstermontage ergibt sich aus dem Zusammenspiel vieler einzelner Arbeitsschritte, Komponenten, beteiligter Gewerke und Personen:
- Verpackung und Auslieferung
- Baustelleneinrichtung, Bauleitung, Bauablauf
- im Altbau: Demontage und Entsorgung
- Toleranzen und Ausführungsqualität vorhergehender Gewerke
- Ausführung der Baustellenmontage: Lastabtrag, Befestigung, Wärmedämmung und Abdichtung
- Abnahme, Übergabe, Einweisung der zukünftigen Nutzer
- Nutzung, Wartung und Instandhaltung
- Ermittlung der Kundenzufriedenheit und daraus abzuleitende Verbesserungsmaßnahmen.
Die Qualitätssicherung ist deshalb die Aufgabe aller am Montageprozess Beteiligten und sollte keinesfalls einem nachträglich kontrollierenden Sachverständigen überlassen werden. Darum muss auch der Monteur die einschlägigen Normen und Richtlinien, die ein Sachverständiger bei der Überprüfung der Mangelfreiheit zu Rate ziehen würde, kennen und anwenden. Die anerkannten Regeln der Technik für die Fenstermontage sind unter anderem beschrieben in:
- DIN 18355 VOB/C Tischlerarbeiten
- IVD Merkblätter ( <a href="http://www.abdichten.de" target="_blank">http://www.abdichten.de</a> )
- Technisches Merkblatt Verputzen von Fensteranschlussfolien ( <a href="http://www.gips.de" target="_blank">http://www.gips.de</a> )
- Leitfaden zur Montage ( <a href="http://www.window.de" target="_blank">http://www.window.de</a> )
- Richtlinie Anschlüsse an Fenster und Rollläden bei Putz, Wärmedämm-Verbundsystem und Trockenbau (u.a. <a href="http://www.gff-bi.com" target="_blank">http://www.gff-bi.com</a> >> Shop>> freier Zugang für Nicht-Mitglieder)
Standardisierung macht die Montage einfacher und sicherer
Die CE-Kennzeichnung sieht für die Herstellung von Fenstern und Außentüren umfangreiche Produktprüfungen und ein System der werkseigenen Produktionskontrolle (WPK) vor. Überträgt man das System der WPK auf die Baustellenmontage, so sind folgende Aspekte zu regeln:
- Verantwortungs-, Zuständigkeits- und Aufgabenbereiche sowie die Mindestqualifikationen der Mitarbeiter festlegen und auf deren Einhaltung achten
- Bauteile, Materialien und Systeme anhand von typischen Anschlussdetails, einschließlich der Befestigungsmittel und aufeinander abgestimmter Dichtsysteme definieren und beschreiben
- Verfahren der Baustellenmontage mittels Arbeits- und Prüfanweisungen für die qualitätsrelevanten Arbeitsschritte beschreiben
- Überwachung der Mess- und Prüfmittel sowie der notwendigen Maschinen und Betriebsmittel (auch im Hinblick auf Anforderungen der Arbeitssicherheit und Unfallverhütung auf der Baustelle)
Die Standardisierung von Materialien und Arbeitsabläufen hat folgende Vorteile:
- Es können „Standard“-Angebotstexte formuliert werden; Abweichungen vom „Standard“ sind automatisch „Besondere Leistungen“ und werden bspw. im Stundenlohn abgerechnet
- „Standard“-Materialien werden (mindestens) bei jeder Baustellenmontage mitgeführt bzw. auf dem Montagefahrzeug bevorratet
- Im Idealfall wird ein aufeinander abgestimmtes und nach ift Richtlinie MO-01/1 geprüftes „System“ eingesetzt; ggf. sind Freigaben der Hersteller für die Kombination der einzelnen Komponenten einzuholen
- Monteure sind im Umgang mit den „Standard“-Materialien vertraut und unterwiesen; das Risiko eines Verarbeitungsfehlers, einer unerwünschten chemischen Wechselwirkung, einer Fehlverklebung, einer Verwendung ungeeigneter Schrauben oder Dübel usw. verringert sich
- Für die Monteure auf der Baustelle wird klar gemacht, was als „Regelleistung“ zu erbringen ist und wie sie sich bei Abweichungen zu verhalten haben
- Neue Mitarbeiter oder Auszubildende können schnell in die betriebsinternen Standards eingewiesen werden.
Zuerst gilt: Vorgewerke überprüfen

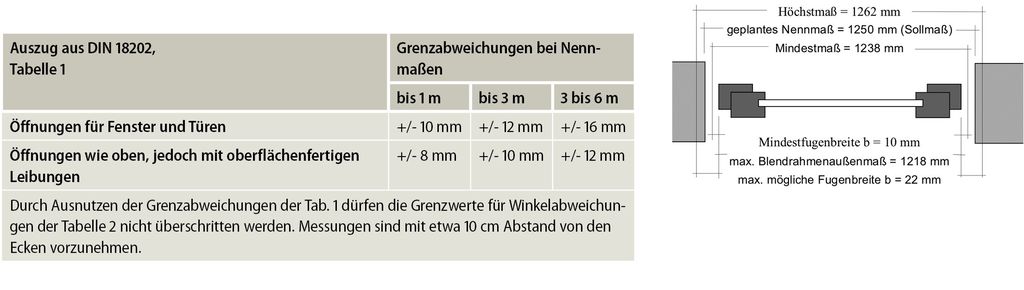

Häufig scheitern aber alle Bemühungen des Monteurs an den fehlenden baulichen Voraussetzungen für eine ordnungsgemäße Befestigung und Abdichtung. Wird dann aber trotz mangelhafter Leistung der Vorgewerke weitergearbeitet, gilt diese als abgenommen und das fenstereinbauende Unternehmen trägt ein erhebliches Haftungsrisiko. Bauwerksöffnungen im Neubau sind unter Einhaltung der Toleranzen nach DIN 18202 „Toleranzen im Hochbau - Bauwerke“ zu erstellen. Sie können beim Aufmaß und vor Montagebeginn im Neubau einfach überprüft werden:

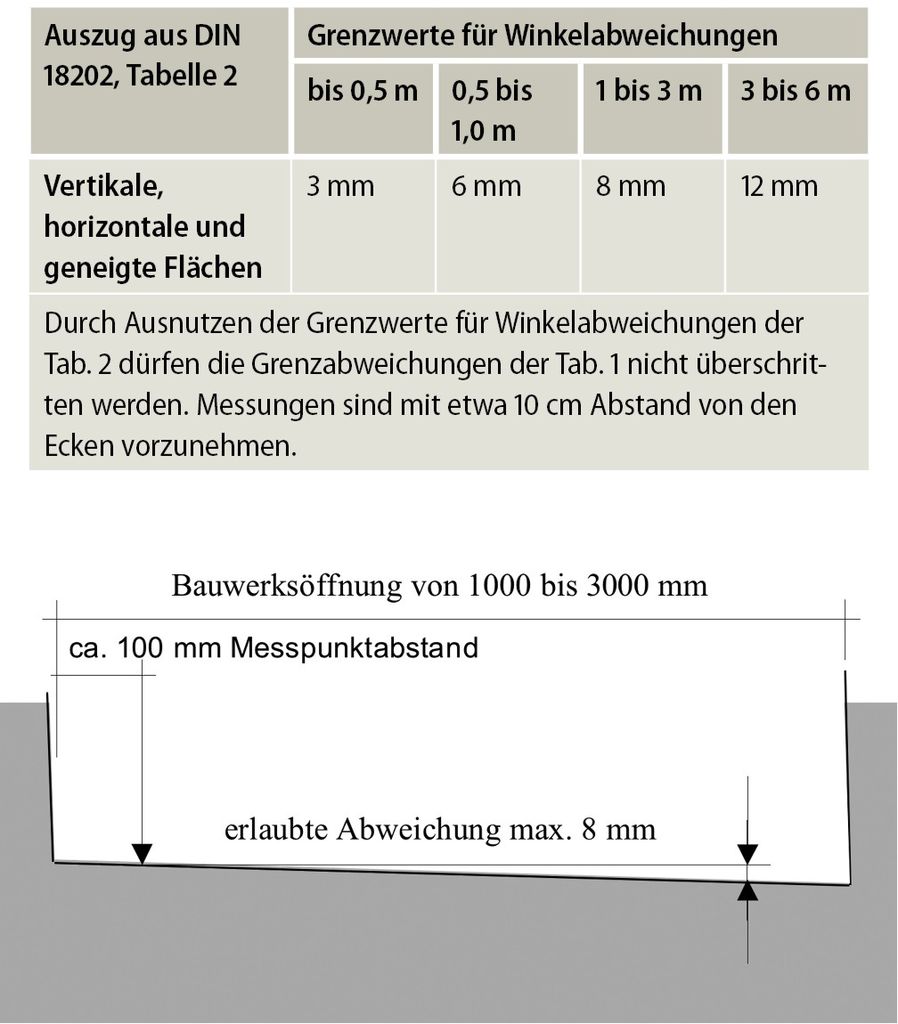

Abweichungen bei Lot und Waage werden in der Norm als „Winkelabweichungen“ bezeichnet: Durch Ausnutzen der Grenzabweichungen der Tabelle 1 dürfen die Grenzwerte für Winkelabweichungen der Tabelle 2 nicht überschritten werden. Messungen sind mit etwa 10 cm Abstand von den Ecken vorzunehmen.
Voraussetzungen für die Abdichtung
Mauersteinfugen in Innen- und Außenleibungen müssen bündig abgestrichen (Glattstrich) und die Fugenflanken vollfugig, parallel, fest und tragfähig hergestellt sein (in Anlehnung an DIN 18540 und DIN 4108-7). Arbeitet der Fenstermonteur auf den vorhandenen Leibungsflächen – bspw. mit einem klebenden Abdichtungssystem – weiter, so gilt der Untergrund als geprüft und abgenommen.
Der Glattstrich ist vor dem Einbau des Fensters vorzunehmen – so steht es ausdrücklich in der DIN 4108-7. Wer den Glattstrich durchführt, ist vertraglich zu regeln. Deshalb ist der Glattstrich bei den Maurerarbeiten in der VOB als „besondere Leistung“ erwähnt (bei den Tischlerarbeiten gar nicht) und muss „besonders“ geplant, ausgeschrieben und dann auch „besonders“ vergütet werden.
Weitere Voraussetzungen:
- Der Untergrund für Abdichtungsarbeiten muss trocken, staub-, öl- und fettfrei, sowie fest und tragfähig zur Aufnahme von Zugbeanspruchungen aus klebenden Abdichtungssystemen sein.
- Die mit Fensterabdichtungsfolien zu beklebende Oberfläche im Leibungsbereich muss eben, geschlossen und glatt sein.
- Ein grundsätzliches Augenmerk sollte auch auf die allgemeine Rohbausubstanz (Entwässerung des Daches und der Decken) gelegt werden, um Durchfeuchtungen der Bauanschlussfuge während der Bauphase zu vermeiden.
- Entsprechend den Verarbeitungshinweisen sind in der Regel noch Primer für spritzbare Dichtstoffe oder Fugenpasten/Kleber für Fensterabdichtungsfolien aufzutragen. Auch die Klimabedingungen, also Niederschlag, Luftfeuchtigkeit, Luft- und Oberflächentemperaturen sind im Hinblick auf die spezifischen Verarbeitungshinweise zu prüfen und bspw. in einem Baustellentagebuch zu dokumentieren.
Voraussetzungen für die Befestigung
Sind die Voraussetzungen für eine ordnungsgemäße Abdichtung gegeben, so kann in der Regel auch ordnungsgemäß befestigt werden. Ausgangspunkt für die Befestigung sind definierte Auflagerpunkte für den Lastabtrag in den Baukörper. Tragklötze oder sonstige Stützkonstruktionen dürfen die nachfolgenden Abdichtungsarbeiten nicht stören. Die Befestigungsmittel sind entsprechend dem Untergrund und den zu erwartenden abzutragenden Lasten auszuwählen und anzuordnen:
Aufgrund größerer Flügelgewichte (Stichwort 3-fach-ISO), sinkender Mauerwerksfestigkeiten und hochwärmedämmender Bauweisen, die teilweise eine Positionierung der Fensterelemente in der Dämmebene oder außerhalb der tragenden Wandschale erfordern, muss auch die Befestigung in Zukunft mit großer Sorgfalt geplant und ausgeführt werden.
Tipp der Redaktion: Teil 2 des Beitrags erscheint im Septemberheft. Darin geht es dann um die Durchführung der Montagearbeiten und die Abnahme.
Kleiner Montagehelfer
Das iBAT GmbH, die Abdichtungsspezialisten von Hanno und SFS intec, der Zulieferer für Befestigungssysteme, haben aktuell den „kleinen Montagehelfer“ neu aufgelegt. Damit erhält der Monteur auf der Baustelle im Hosentaschenformat einen Überblick und praktische Hinweise zur Montage, Befestigung und Abdichtung von Fenstern und Außentüren. Gemeinsames Ziel der Autoren ist die Sicherung eines handwerklich hohen Qualitätsniveaus bei der Baustellenmontage von Fenstern und Außentüren. In den einzelnen Abschnitten werden der Planungsverlauf, die Voraussetzungen, die Befestigung und die Abdichtung mit Dichtstoffen, Folien sowie mit vorkomprimierten Dichtbändern erläutert. Vor allem der Abschnitt „Befestigung“ wurde in der jetzigen Neuauflage deutlich stärker berücksichtigt.
Das neue Format in Postkartengröße ist für die „Hosentasche des Monteurs“ geeignet – deshalb wird der „Kleine Montagehelfer“ auch zu Staffelpreisen angeboten, sodass er problemlos zur Grundausstattung eines jeden Mitarbeiters und Montagefahrzeugs gehören kann.
Im Sinne einer weitergehenden Qualitätssicherung bei der Abwicklung der Baustellenmontage bietet die iBAT-Homepage eine Reihe von ergänzenden Text- und Formularvorlagen im Word-Format zum kostenlosen Herunterladen an ( https://www.ibat-hannover.de/startseite/ >> Veröffentlichungen>> Kleiner Montagehelfer)
